Wat is 'n lenshoornantenna

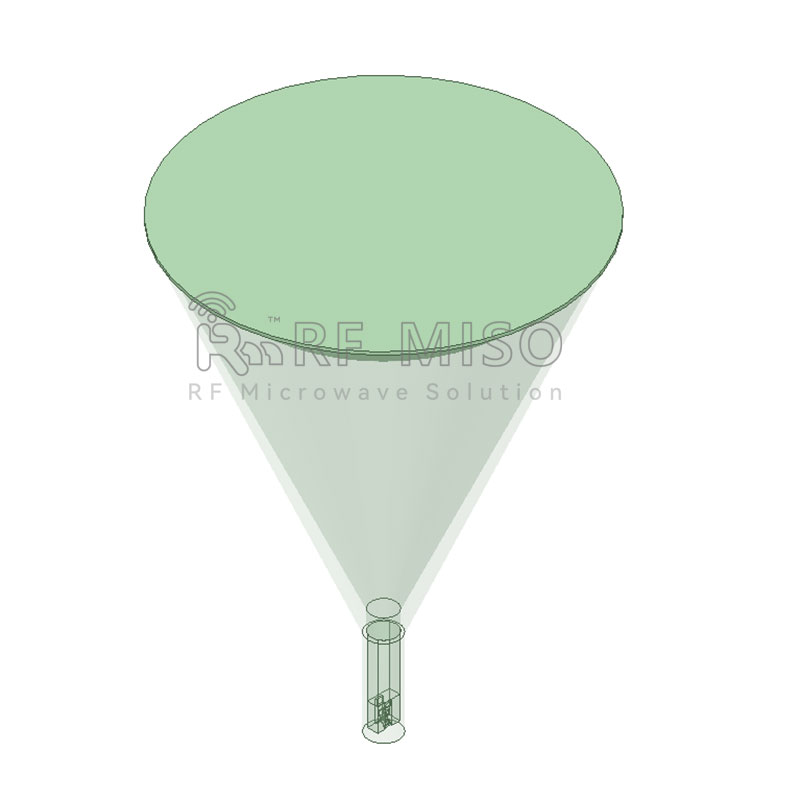

Lenshoring Antennais 'n spesiale antennastruktuur wat die eienskappe van lens- en horingelemente kombineer. Dit word algemeen gebruik in kommunikasie- en radarstelsels in mikrogolf- en millimetergolfbande. Die verskillende parameters van die lenshoringantenna sal hieronder in detail bekendgestel word.
Wins: Wins is die vermoë van 'n antenna om inkomende elektriese krag in uitgestraalde krag om te skakel. In lenshoringantennas is wins gewoonlik die verhouding van die maksimum uitgestraalde krag in die rigting van die antenna se hoofstraal tot die maksimum uitgestraalde krag van 'n verwysingsantenna (soos 'n ideale puntbronantenna). Wins is 'n belangrike aanduiding van antennaprestasie en beïnvloed direk die kommunikasieafstand en ontvangsensitiwiteit van die antenna.
Straalwydte: Straalwydte verwys na die stralingsbereik van die antenna in die hoofstraalrigting. Vir lens-horing-antennas hang die straalwydte af van die ontwerp van die horing en die vorm van die lens. 'n Kleiner straalwydte dui aan dat die antenna hoër rigting en rigting het.
Sylobvlak: Die sylobvlak verwys na die kragvlak van die uitgestraalde krag in rigtings anders as die straalrigting relatief tot die hoofstraal. Hoe laer die sylobvlak, hoe meer gekonsentreerd is die stralingsenergie van die antenna in die rigting van die hoofstraal, wat beter anti-interferensieprestasie en rigting het.
Staande golfverhouding: Staande golfverhouding verwys na die mate van impedansie-ooreenstemming aan die ingangspunt van die antenna. In lenshoringantennas kan die meting van die staande golfverhouding gebruik word om die impedansie-ooreenstemmingsprestasie van die antenna en die doeltreffendheid van seinoordrag te evalueer. 'n Laer staande golfverhouding dui op 'n beter impedansie-ooreenstemming tussen die antenna en die transmissielyn.
Frekwensiebereik: Die frekwensiebereik verwys na die frekwensiebereik waarin die antenna normaal kan werk. Lenshoringantennas word gewoonlik ontwerp vir gebruik in 'n spesifieke frekwensieband, en hul frekwensiebereik hang af van die eienskappe van die antennakonstruksie en materiale.
Effektiewe werkafstand: Die effektiewe werkafstand verwys na die maksimum afstand waaroor 'n antenna aanvaarbare werkverrigting en transmissiekwaliteit in 'n kommunikasie- of radarstelsel kan behaal. Hierdie parameter hou verband met faktore soos antennawins, straalwydte en omgewingstoestande.
Konstruksie-afmetings: Konstruksie-afmetings verwys na die fisiese grootte en vorm van die antenna. Vir lenshoringantennas beïnvloed konstruksie-afmetings die frekwensierespons, straalwydte en stralingseienskappe van die antenna.
Die parameters van die lenshoringantenna sluit in wins, straalwydte, sylobvlak, staande golfverhouding, frekwensiebereik, effektiewe werkafstand en konstruksiegrootte. Hierdie parameters neem faktore soos antennaprestasie, rigting, impedansie-aanpassing, frekwensie-aanpasbaarheid en fisiese grootte in ag, en is van groot belang vir die ontwerp, optimalisering en toepassing van antennas.
